消防管道施工检验方法

消防管道施工检验方法分为以下两种方式：

      一、观察

      二、切开防腐层检查。

表9.2.6        管 道 防 腐 层 种 类

防腐层层次        正常防腐层      加强防腐层     特加强防腐层

1 (从金属表面起)  冷底子油    冷底子油    冷底子油

2 沥青涂层   沥青涂层    沥青涂层

3 外保保护层   加强包扎层    加强保护层

（封闭层） （封闭层）

4  沥青涂层 沥青涂层

5  外保护层 加强包扎层

6   （封闭层）

沥青涂层

7   外保保护层

防腐层厚度不小(mm) 3 6 9

9.2.7  给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。

检验方法：观察冲洗水的浊度，看有关部门提供的检验报告。

一  般  项  目

9.2.8  管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差应符合表9.2.8的规定。

表9.2.8        室外给水管道安装的允许偏差和检验方法

项次 项    目  允许偏差(mm)     检验方法

l 坐标 铸铁管 埋地 100 拉线和尺量检查

敷设在沟槽内 50

钢管、塑料管、

复合管 埋地 100

敷设在沟槽内或架空 40

2

标高

铸铁管 埋地 ±50

拉线和尺量检查

敷设在地沟内 ±30

钢管、塑料管、

复合管       埋地 ±50

敷设在地沟内或架空 ±30

3 水平管纵横向弯曲 铸铁管 直段(25m以上)起点－一终点 40 拉线和尺量检查

钢管、塑料管、复合管 直段(25m以上)

起点一终点 30

9.2.9  管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。

检验方法：现场观察检查。

9.2.10  管道连接应符合工艺要求，阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径≥50mm时必须设独立的支承装置。

检验方法：现场观察检查。

9.2.11  给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径小于或等于200mm的，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。

检验方法：观察和尺量检查。

9.2.12  铸铁管承插捻口连接的对口间隙应不小于3mm，******间隙不得大于表9.2.12的规定。

表9.2.12     铸铁管承插捻口的对口******间隙

管径(mm)  沿直线敷设(mm)    沿曲线敷设(mm)

75   4          5

100—250   5         7—13

300—500   6         14—22

检验方法：尺量检查。

9.2.13 铸铁管沿直线敷设，承插捻口连接的环型间隙应符合表9.2.13的规定；沿曲线敷设，每个接口允许有2°转角。

表9.2.13    铸铁管承插捻口的环型间隙

管径 (mm) 标准环型间隙 (mm) 允许偏差 (mm)

75—200    10           +3-2

250—450    11               +4-2

500    12               +4-2

检验方法：尺量检查。

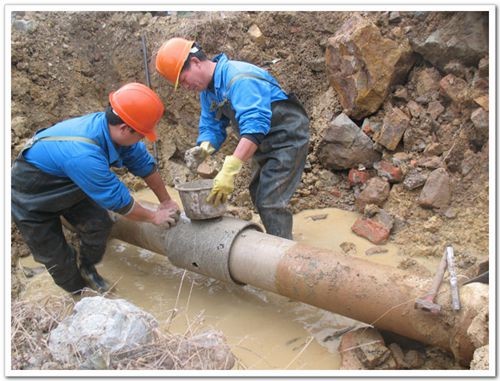

9.2.14  捻口用的油麻填料必须清洁，填塞后应捻实，其深度应占整个环型间隙深度的1/3。

检验方法：观察和尺量检查。

9.2.15  捻口用水泥强度应不低于32.5MPa，接口水泥应密实饱满，其接口水泥面凹入承口边缘的深度不得大于2mm。

检验方法：观察和尺量检查。

9.2.16  采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地下水时，应在接口处涂抹沥清防腐层。

检验方法：观察检查。

9.2.17  采用橡胶圈接口的埋地给水管道，在土壤或地下水对橡胶圈有腐蚀的地段，在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口的管道，每个接口的******偏转角不得超过表9.2.17的规定。

表9.2.17          橡胶圈接口******允许偏转角

公称直径 (mm) 100 125 150 200 250 300 350 400

允许偏转角度 5° 5° 5° 5° 4° 4° 4° 3°

检验方法：观察和尺量检查。

9．3   消 防 水 泵 接 台 器 及 室 外 消 火 栓 安 装

主 控 项 目

9.3.1  系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0．6MPa。

检验方法：试验压力下，10min内压力降不大于0．05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。

9.3.2 消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。

9.3.3  消防水泵接合器和消火拴的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。

检验方法：观察和尺量检查。

一 般 项 目

9.3.4  室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为±20mm。

检验方法：尺量检查。

9.3.5  地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。寒冷地区井内应做防冻保护。

检验方法：观察和尺量检查。

9.3.6  消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。

检验方法：现场观察和手扳检查。

9．4   管 沟 及 井 室

主 控 项 目

9.4.1  管沟的基层处理和井室的地基必须符合设计要求。

检验方法：现场观察检查。

9.4.2  各类井室的井盖应符合设计要求，应有明显的文字标识，各种井盖不得混用。

检验方法：现场观察检查。

9.4.3  设在通车路面下或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖，井盖的上表面应高出地坪5mm，并在井口周围以2％的坡度向外做水泥砂护坡。

检验方法：观察和尺量检查。

9.4.4 重型铸铁或泥凝土井圈，不得直接放在井室的砖墙上，砖墙上应做不少于80mm厚的细石混凝土垫层。

检验方法：观察和尺量检查；

一 般 项 目

9.4.5  管沟的坐标、位置、沟底标高应符合设计要求。

检验方法：观察、尺量检查。

9.4.6  管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。

检验方法：观察检查。

9.4.7  如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100--200mm，填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。

检验方法：观察和尺量检查。

9.4.8  管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。

检验方法：观察和尺量检查。

9.4.9  井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。

检验方法：观察和尺量检查。

9.4.10 管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹平，不得渗漏。

检验方法：观察检查。
